在產品研發的征途中，NPI驗證如同一座橋梁，連接著研發與量產的彼岸。它不僅是對新產品研發成果的全面體檢，更是產品能否順利進入市場、贏得客戶青睞的關鍵考驗。針對研發中試、研發驗證等核心需求，我們的NPI驗證服務將為您的產品保駕護航。
在研發中試階段，NPI驗證如同產品的“試金石”。我們通過對新產品的功能、性能、可靠性進行全面而細致的測試，確保產品在設計上無懈可擊。無論是產品的基本功能驗證，還是極端環境下的性能測試，我們都能提供精準的測試方案，助力研發人員及時發現并修正問題，為產品的后續優化與量產奠定堅實基礎。
研發驗證是產品走向市場的最后一道防線。我們的NPI驗證服務通過模擬產品在實際使用中的各種場景，對產品的穩定性、兼容性、耐用性進行嚴格測試。只有經過這樣全面的驗證，產品才能確保在未來的應用中穩定、持久地發揮性能，贏得客戶的信任與好評。
全面測試：涵蓋功能測試、性能測試、可靠性測試等多維度，確保產品無死角覆蓋。
精準定位：通過專業的測試與分析，快速定位產品問題，為研發人員提供明確的改進方向。
高效驗證：優化測試流程，縮短驗證周期，加速產品上市進程。
市場對接：確保產品符合市場需求，提高客戶滿意度，增強市場競爭力。
在半導體及電子制造領域，NPI驗證是產品市場化的關鍵環節。選擇我們的NPI驗證服務，我們將憑借深厚的行業積累與技術實力，為您的產品提供最全面、最專業的驗證支持。無論是研發中試還是研發驗證，我們都能助您一臂之力，讓您的產品更加可靠、更加出色，共同開創美好的市場未來！

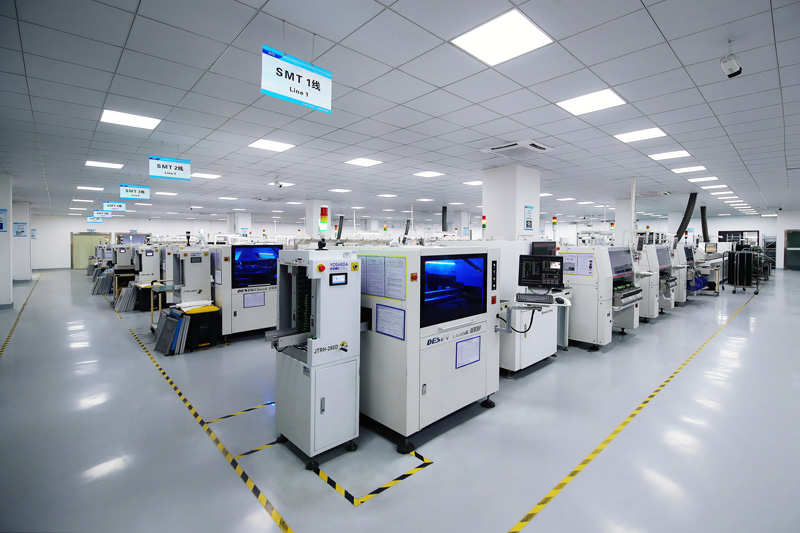

生產線數量：7條高效SMT貼片線
日產能：高達1532萬焊點/天，確保高效生產滿足大批量需求
拋料率控制：阻容元件拋料率低至0.3%，有效節約物料成本
兼容板材：全面支持PCB硬板（FR-4）、金屬基板、PCB軟板（FPC）及軟硬結合PCB，滿足多樣化生產需求
貼裝元件規格：
最小封裝：輕松應對0201Chip/0.35 Pitch BGA等微小元件貼裝
貼裝精度：最小器件精確度達±0.04mm，確保貼裝質量
IC類貼片精度：特別針對IC類元件，貼片精度高達±0.03mm，提升產品可靠性
貼裝PCB尺寸范圍：廣泛適應L50*W50mm至L510*W460mm的PCB尺寸，靈活應對不同產品規格
貼裝PCB厚度：支持0.35mm-5mm的PCB厚度范圍，滿足多種厚度要求
1943科技憑借專業團隊，每年為上千家客戶提供全面的 BOM 完善、元器件替代選型以及全 BOM 物料解決方案，有力保障客戶的研發打樣與中小批量產品交付。
所有物料均源自原廠或正規代理商渠道，這些供應渠道經多年優質客戶甄選。通過統一集采，確保所供器件皆為原裝正品，質量可靠有保障。
推行 “整買零賣” 模式，客戶可按需購買所需數量，無需整盤采購，切實助力客戶實現物料零庫存，優化資金與倉儲管理。
擁有 1000 平米倉庫，常備阻容、電感、磁珠、晶振、編帶物料等常用電子元器件，滿足客戶多樣化的即時采購需求。
采用 “先進先出” 的物料管控機制，庫房實施恒溫恒濕、防靜電管控措施。執行嚴格、規范的 100% IQC 來料檢驗流程，堅決抵制接收不良物料，全方位確保物料質量。
管理層具備 10 余年豐富的物料采購管理經驗，團隊配備專業的元器件認證工程師與 BOM 工程師，為客戶提供專業、精準的物料技術支持與解決方案。
作為可靠的PCBA一站式服務商，一九四三科技依托十余年電子制造經驗，構建起從元器件采購到成品交付的全鏈條服務能力。公司聚焦精密成品組裝領域，通過標準化流程、先進設備與專業團隊，為客戶提供高可靠性的終端產品組裝服務。
雙軌并行生產線：3 條智能組裝線，配置 60 個模塊化工位，支持多型號產品混線生產
全流程檢測設備：AOI 光學檢測儀、X-Ray 無損探傷儀、ICT 在線測試儀等精密設備，實現組裝過程 100% 質量監控
潔凈生產環境：千級無塵車間配合防靜電工作臺，確保電子元件組裝可靠性
覆蓋工業控制、通訊物聯、醫療儀器等多領域產品組裝：
精密電子組件：實現 0.3mm 超細間距 BGA 芯片與微型連接器的精準裝配
機電一體化設備：完成傳感器、電機等機械部件與電路板的協同組裝
復雜系統集成：支持多模塊堆疊、線纜線束整合及整機功能測試
工藝標準化：遵循 IPC-A-610 電子組裝標準，建立 28 道工序質量控制點
追溯管理：MES 系統記錄每臺設備的組裝數據，實現全生命周期質量追溯
環境模擬測試：高低溫循環、振動沖擊等可靠性測試，確保產品適應復雜工況
成本優化：通過 BOM 優化與規模化采購，降低客戶 30% 以上的組裝成本
技術支持：專業工藝工程師提供 DFM 設計優化建議，提升產品可組裝性
企業實力深圳市一九四三科技有限公司成立于2015年，是一家可靠的PCBA一站式服務商，為客戶提供NPI驗證服務、SMT貼片加工、器件集采、測試裝配、失效分析、成品組裝等一站式服務方案。
公司擁有5000㎡的獨立廠房，7條高端SMT生產線，生產人員150余人。
原料 · 技術 · 品控 · 交付 · 服務
產品展示1943科技為客戶提供高精密SMT貼片加工服務，配備七條高速SMT貼片生產線，長期為國內外多家客戶提供PCBA加工制造服務。我們服務的案例主要有工業控制、醫療電子、通訊物聯、軌道交通、智能硬件等行業，服務內容涵蓋整個PCBA加工制造過程。包含【PCB制板、元器件集采、SMT貼片加工、DIP插件、測試裝配、三防漆涂覆、噴碼、打標】等工藝。通過我們的專業性服務，能夠使產品獲得實實在在的生產供應及品質穩定可靠雙保障。是您值得信賴的SMT貼片加工廠家。
點數：487
器件種類：70
PCB尺寸： 262mm*154mm
阻容感最小封裝尺寸: 0603
最小器件引腳間距：0.65
焊接方式：smt貼片焊接+DIP插件焊接
制程工序: pcb制板+器件集采+貼片加工
點數：105
器件種類：52
PCB尺寸： 183*136mm
阻容感最小封裝尺寸: 0603
最小器件引腳間距：0.65mm
焊接方式：?jiǎn)蚊婊亓骱附?波峰焊接
制程工序: PCB制板+器件集采+貼片加工
點數：472
器件種類：124
PCB尺寸： 256mm*184mm
阻容感最小封裝尺寸: 0402
最小器件引腳間距：0.5
焊接方式：雙面回流焊接+波峰焊接
制程工序: PCB制板+器件集采+貼片加工
點數：286
器件種類：81
PCB尺寸： 202mm*134mm
阻容感最小封裝尺寸: 0201
最小器件引腳間距：0.5
焊接方式：雙面回流焊接+波峰焊接
制程工序: 貼片加工+清洗+防靜電包裝
